Hướng dẫn lựa chọn máng cáp điện

Việc lựa chọn máng cáp điện phù hợp là một bước quan trọng để đảm bảo an toàn, hiệu quả và tính thẩm mỹ cho hệ thống điện của bạn. Dưới đây là hướng dẫn chi tiết giúp bạn đưa ra quyết định đúng đắn:

1. Xác định nhu cầu và mục đích sử dụng: Hướng dẫn lựa chọn máng cáp điện

• Loại cáp: Bạn sẽ đi những loại cáp nào trong máng (cáp điện lực, cáp điều khiển, cáp tín hiệu, cáp mạng,…)? Mỗi loại cáp có kích thước và yêu cầu bán kính uốn cong khác nhau.
• Số lượng cáp: Ước tính tổng số lượng cáp sẽ được đặt trong máng. Cần dự phòng cho việc mở rộng hệ thống trong tương lai (thường 20-30%).
• Tải trọng: Tính toán tổng trọng lượng của tất cả các loại cáp và các yếu tố khác có thể tác động lên máng.
• Môi trường lắp đặt:
  • Trong nhà (Indoor): Môi trường khô ráo, ẩm ướt, có hóa chất nhẹ,…
  • Ngoài trời (Outdoor): Chịu tác động của thời tiết, tia UV, ăn mòn,…
  • Dưới sàn: Yêu cầu về độ bền cơ học và khả năng chống ẩm.
  • Khu vực đặc biệt: Chống cháy, chịu lực cao,…

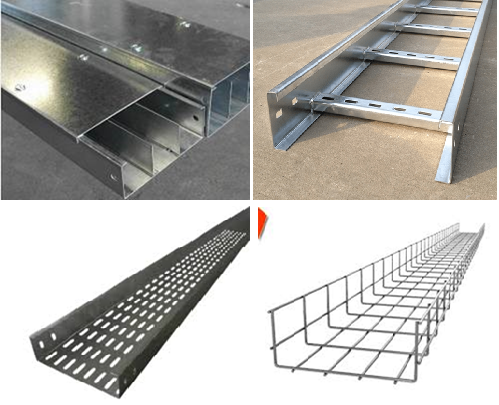

2. Lựa chọn loại máng cáp: Hướng dẫn lựa chọn máng cáp điện

• Thang cáp (Cable Ladder):
  • Ưu điểm: Thông thoáng tốt, dễ dàng lắp đặt và bảo trì, chịu tải tốt, phù hợp cho cáp có đường kính lớn và số lượng nhiều.
  • Nhược điểm: Bảo vệ cáp kém hơn khỏi bụi bẩn và va đập.
  • Ứng dụng: Hệ thống điện công nghiệp, nhà máy, trạm biến áp,…

• Máng cáp  (Cable Trunking/Solid Bottom Tray):
  • Ưu điểm: Bảo vệ cáp tốt khỏi bụi bẩn và va đập, thẩm mỹ cao.
  • Nhược điểm: Thông thoáng kém hơn, khó khăn hơn trong việc thêm hoặc bớt cáp.
  • Ứng dụng: Văn phòng, trung tâm thương mại, khu dân cư,…

• Khay cáp (Perforated Cable Tray):
  • Ưu điểm: Kết hợp ưu điểm của cả máng thang và máng liền, thông thoáng tốt hơn máng liền và bảo vệ cáp tốt hơn máng thang.
  • Nhược điểm: Khả năng chịu tải có thể thấp hơn máng thang.
  • Ứng dụng: Phù hợp cho nhiều loại công trình.

• Máng  lưới (Wire Mesh Cable Tray):
  • Ưu điểm: Trọng lượng nhẹ, thông thoáng tối đa, dễ dàng lắp đặt và quản lý cáp, chi phí thấp.
  • Nhược điểm: Khả năng chịu tải thấp hơn, bảo vệ cáp kém.
  • Ứng dụng: Hệ thống cáp dữ liệu, viễn thông, nơi yêu cầu tính linh hoạt cao.



3. Lựa chọn vật liệu và xử lý bề mặt: Hướng dẫn lựa chọn máng cáp điện

• Tôn đen sơn tĩnh điện (máng cáp sơn tĩnh điện):
  • Ưu điểm: Giá thành hợp lý, thẩm mỹ cao, chống trầy xước nhẹ.
  • Nhược điểm: Khả năng chống ăn mòn hạn chế, chỉ phù hợp cho môi trường trong nhà khô ráo.
• Tôn mạ kẽm điện phân (máng cáp mạ kẽm):
  • Ưu điểm: Giá thành phải chăng, chống ăn mòn tốt hơn tôn đen.
  • Nhược điểm: Lớp mạ mỏng, khả năng chống ăn mòn vẫn hạn chế so với các loại khác.
  • Ứng dụng: Môi trường trong nhà và một số môi trường ngoài trời khô ráo.
• Tôn mạ kẽm nhúng nóng (máng cáp mạ kẽm nhúng nóng):
  • Ưu điểm: Khả năng chống ăn mòn rất tốt, tuổi thọ cao, phù hợp cho môi trường ngoài trời và ẩm ướt.
  • Nhược điểm: Bề mặt không được láng mịn như sơn tĩnh điện, chi phí cao hơn.
• Inox (SUS201, SUS304, SUS316) (máng cáp inox):
  • Ưu điểm: Chống ăn mòn tuyệt vời, độ bền cao, thẩm mỹ, phù hợp cho môi trường khắc nghiệt, hóa chất, y tế, thực phẩm.
  • Nhược điểm: Chi phí cao nhất.
• Nhôm (máng cáp nhôm):
  • Ưu điểm: Nhẹ, chống ăn mòn tốt, dễ gia công.
  • Nhược điểm: Giá thành cao hơn tôn mạ kẽm, khả năng chịu lực có thể thấp hơn.

4. Xác định kích thước máng cáp: Hướng dẫn lựa chọn máng cáp điện

• Chiều rộng (W): Đảm bảo đủ không gian để chứa tất cả các cáp dự kiến, có khoảng trống để dễ dàng lắp đặt và bảo trì. Công thức tham khảo:

  Chiều rộng máng ≥ Tổng đường kính ngoài cáp + Khoảng trống (20-30%)


• Chiều cao (H): Đủ để chứa số lượng lớp cáp cần thiết và đảm bảo bán kính uốn cong tối thiểu của cáp.
• Độ dày (T): Phụ thuộc vào tải trọng và khoảng cách giữa các giá đỡ. Tải trọng càng lớn và khoảng cách đỡ càng xa thì cần máng có độ dày lớn hơn.

5. Lựa chọn phụ kiện: Hướng dẫn lựa chọn máng cáp điện

• Co (Elbow): Chuyển hướng máng cáp theo các góc độ khác nhau (90 độ, 45 độ,…).
• Tê (Tee): Chia nhánh máng cáp thành ba hướng.
• Thập (Cross): Chia nhánh máng cáp thành bốn hướng.
• Giảm (Reducer): Thay đổi kích thước chiều rộng hoặc chiều cao của máng cáp.
• Nối (Coupler/Joint): Kết nối các đoạn máng cáp thẳng.
• Nắp (Cover): Bảo vệ cáp khỏi bụi bẩn, va đập và tăng tính thẩm mỹ.
• Đầu bịt (End Cap): Bịt kín đầu cuối của máng cáp.
• Hệ thống treo đỡ (Hangers, Brackets, Supports): Đảm bảo máng cáp được cố định chắc chắn và chịu được tải trọng.

6. Xem xét các tiêu chuẩn và chứng nhận: Hướng dẫn lựa chọn máng cáp điện

• Đảm bảo máng cáp và phụ kiện đáp ứng các tiêu chuẩn chất lượng và an toàn hiện hành (ví dụ: TCVN, IEC, UL,…).
• Yêu cầu nhà cung cấp cung cấp các chứng chỉ liên quan.

7. Lựa chọn nhà cung cấp uy tín: Hướng dẫn lựa chọn máng cáp điện

• Chọn nhà cung cấp có kinh nghiệm, uy tín, sản phẩm chất lượng và dịch vụ hỗ trợ tốt.
• So sánh báo giá và chất lượng sản phẩm từ nhiều nhà cung cấp khác nhau.

Tóm tắt quy trình lựa chọn: Hướng dẫn lựa chọn máng cáp điện

1. Xác định nhu cầu và môi trường lắp đặt.
2. Tính toán số lượng, kích thước và tải trọng cáp.
3. Chọn loại máng cáp phù hợp.
4. Chọn vật liệu và xử lý bề mặt dựa trên môi trường và yêu cầu kỹ thuật.
5. Xác định kích thước máng cáp (chiều rộng, chiều cao, độ dày).
6. Lựa chọn các phụ kiện cần thiết.
7. Kiểm tra tiêu chuẩn và chứng nhận.
8. Chọn nhà cung cấp uy tín.

Lời khuyên: Hướng dẫn lựa chọn máng cáp điện

• Tham khảo ý kiến của kỹ sư điện hoặc nhà thiết kế hệ thống.
• Cung cấp thông tin chi tiết cho nhà cung cấp để nhận được tư vấn tốt nhất.
• Xem xét bản vẽ thiết kế hệ thống điện.
• Đừng chỉ tập trung vào giá cả mà bỏ qua chất lượng và độ bền.

Việc lựa chọn máng cáp điện đúng cách sẽ đảm bảo hệ thống điện của bạn hoạt động an toàn, ổn định và có tuổi thọ lâu dài. Hãy dành thời gian nghiên cứu và cân nhắc kỹ lưỡng trước khi đưa ra quyết định. Hướng dẫn lựa chọn máng cáp điện Hướng dẫn lựa chọn máng cáp điện Hướng dẫn lựa chọn máng cáp điện Hướng dẫn lựa chọn máng cáp điện
